光通信NPO赛道高度重视的PCBA
发布时间：2026-09-28 发布者：sinotecho; 阅读次数：次

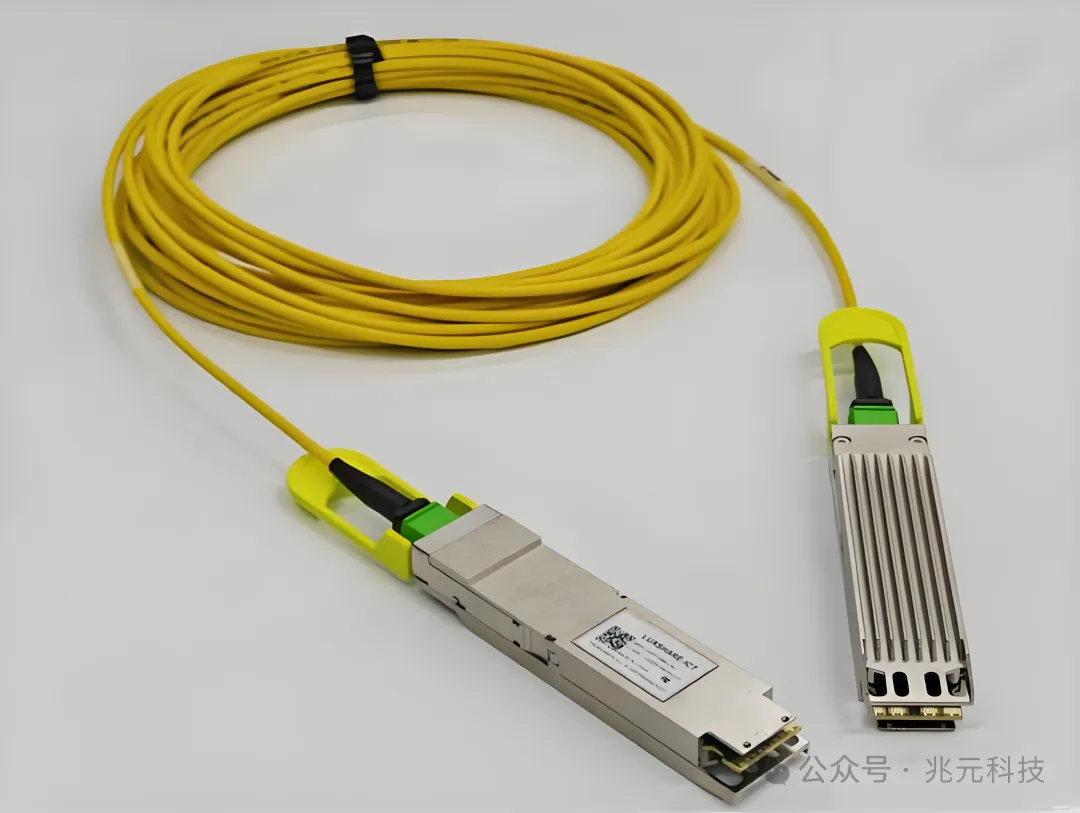

一支完整的光模块由三大部件构成——光引擎（负责光电信号转换，含激光器、探测器、驱动芯片等核心器件）、PCBA（承载器件互联、信号调控与供电管理，是光模块的电气核心）、无源连接器（含光纤接口、金属外壳等，保障信号对外传输与物理防护）。
三者协同发力，决定了光模块的速率、功耗、稳定性与集成度，而 PCBA 正是串联起光、电器件，实现信号无失真传输的核心载体。
在 AI 算力爆发驱动光模块向 1.6T/NPO/CPO 速率狂奔的浪潮中，市场目光多聚焦于光芯片、硅光引擎、CPO 等“明星环节”，却鲜少留意藏在光模块内部、承载着信号传输与器件互联核心使命的 PCBA（印刷电路板组件）。
作为光模块的“神经中枢”与“骨架支撑”，PCBA 的技术迭代与价值重估，正成为硅光赛道被低估的关键变量。
光模块的演进史，本质是一场围绕“更高速率、更高集成度、更低成本”的封装技术迭代史，而 PCBA 的工艺要求与价值量，也随封装技术升级同步攀升。
一、光模块的演进历史

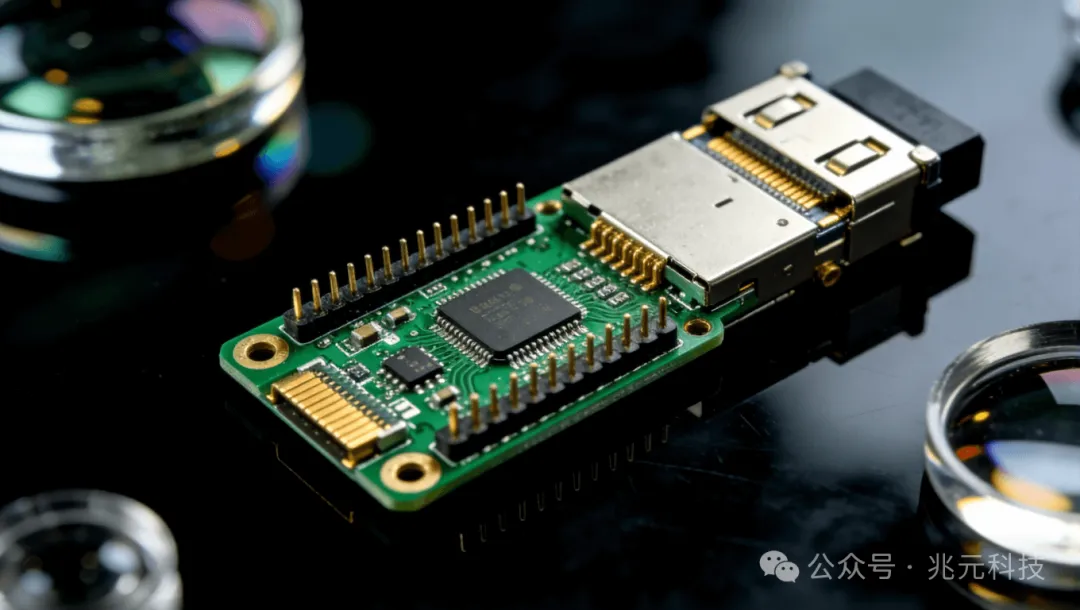

TO-CAN/BOX + SMD 封装（贴片式）
早期 2.5G~25G 中低速光模块时代，TO-CAN/BOX+SMD 封装是绝对主流。
那个时候，兆元科技对这一阶段的核心逻辑理解是“器件预封装 + 表面贴装”，将带支架、外壳的光电子器件（如 TO-CAN 封装的激光器、探测器）通过 SMD 技术焊接在 PCB 上，无需穿孔设计，大幅缩小了模块体积、提升了量产效率，成为 2000 年后 SFP、QSFP 系列可插拔模块的标配方案。
彼时 PCBA 仅需满足基础电气连接需求，工艺门槛低、价值量占比有限，更多作为辅助环节被市场忽视。
COB 封装（Chip on Board）
随着 AI 数据中心对带宽需求激增，光模块速率向 400G/800G 突破，COB 封装应运而生。
AI 光模块均运行在恒温恒湿的标准化数据中心，无需 TO-CAN/BOX 封装的严苛气密与抗干扰保护，为成本优化与性能提升提供了空间。
COB 封装跳过器件级预封装，将裸光芯片、电芯片直接贴装在 PCB 或陶瓷基板上，通过引线键合实现互联后整体封胶保护，大幅缩短了信号路径、降低了寄生参数、提升了散热效率。
此时 PCBA 开始承担更高精度的信号调控任务，基板材料与互联工艺要求显著提升，价值量逐步抬升。

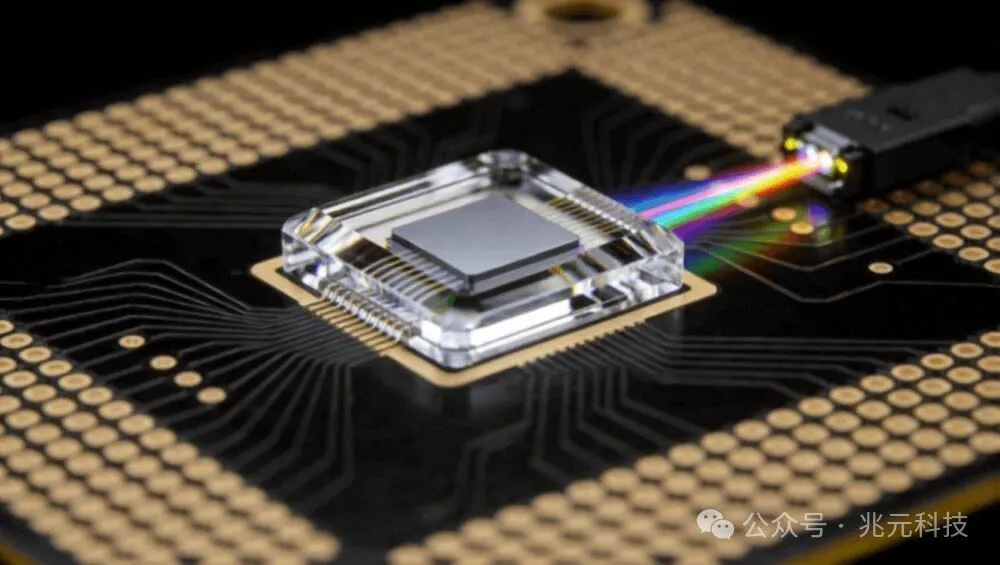

Flip-Chip 封装（进化为先进封装工艺）
当速率迈向 1.6T/3.2T，硅光技术与 NPO/CPO 架构成为核心方向，Flip-Chip 封装正式升级为先进封装级工艺，PCBA 迎来价值爆发的关键节点。
Flip-Chip 技术以“芯片有源面朝下、凸块直接互联”为核心，将裸 Die 直接贴装在基板上，无需引线键合，可支持 56GHz+ 高频响应与 112G SerDes 信号传输，完美适配超高速场景。
同时芯片背面可直接接触散热片，热阻较传统引线键合降低 40% 左右，能从容应对 800G DSP 芯片的高热流密度挑战，还可实现多芯片异构集成，使模块尺寸缩小近 30%，成为 NPO、CPO 等高密度场景的核心支撑。
对应的，Flip-Chip 对 PCBA 进一步提出了 ±3μm（3σ）的贴装精度要求，需搭配主动光学对位系统，工艺门槛迈入先进封装级别。
二、几种封装方案对比
| 封装方式 | 适用速率 | 集成度 | 工艺门槛 | PCBA 价值量 |
|---|---|---|---|---|
| TO-CAN/SMD | ≤25G | 低 | 低 | 低 |
| COB | 400G/800G | 中 | 中 | 中 |
| Flip-Chip | 1.6T/3.2T | 高 | 高（先进封装级） | 高（翻倍） |
三、AI 光互联演进到硅光技术，PCBA 行业迎来技术变革
AI 光互联演进到硅光技术，速率达到 1.6T，PCBA 行业迎来对 PCBA 制造的技术变革：
技术升级到先进封装级的 Flip-Chip，原有的 SMT 产线完全不能满足制造技术要求；
一条 Flip-Chip 生产线体投入最低三千万元人民币，资金投入成本巨大；
投入门槛更高，大厂准入周期长（2-3 年，且不会轻易换），玩家少；
即将启动的 3.2T、NPO，PCBA 挑战更大。
四、产业链摸底
1. 光模块厂自制 + 代工
中际旭创、新易盛等头部光模块厂商以“自制”PCBA 为主，依托自身光电协同能力，在超高速（800G+/1.6T）与 NPO/CPO 的 Flip-Chip 封装代工中形成绝对技术壁垒。
2. 专业 EMS 代工龙头
少数几家专注高速光模块 PCBA 代工，覆盖从 SMT 贴片、Flip-Chip 键合、封测到成品交付的全流程，绑定全球头部光模块与算力厂商。
3. PCB + PCBA 一体化代工
深南电路、鹏鼎控股、东山精密，凭借 PCB 基板技术优势，延伸至 PCBA 制造，在高频高速、高密度集成场景（如 NPO）中具备成本与性能协同优势。
五、湖北兆元科技：光模块 PCBA Flip-Chip 先进封装量产先行者
湖北兆元科技有限公司，扎根武汉光谷这一中国最大的光通信产业基地，已建成覆盖 PCB、SMT 贴装、Flip-Chip 先进封装、DIP 插件、组装测试的全流程 PCBA 产线，并在高速光模块 PCBA 领域形成了显著的差异化竞争力：
量产能力领先一步
兆元科技已实现 800G/1.6T 光模块 PCBA 的 Flip-Chip 先进封装工艺规模化量产，产品覆盖 OSFP、QSFP-DD 等主流封装形态，直接服务于数据中心 400G→800G→1.6T 的速率升级需求。
相较于行业中多数 EMS 厂商仍处于打样或小批量验证阶段，兆元科技已率先跑通从工艺开发→小批量验证→批量交付的完整闭环。
NPO/CPO PCBA 率先落地
在下一代 NPO（Near-Package Optics）和 CPO（Co-packaged Optics）架构领域，兆元科技已实现 NPO/CPO 光引擎 PCBA 的量产交付。
NPO/CPO 架构将光引擎与交换芯片共封装于同一基板，对 PCBA 的贴装精度、翘曲控制、散热管理提出了远超传统光模块的要求。
兆元科技凭借在 Flip-Chip 工艺上的深厚积累，成功攻克了 NPO/CPO PCBA 在超薄基板（板厚≤0.8mm）上的高精度贴装与共面性控制难题，成为国内少数具备 NPO/CPO PCBA 量产能力的 EMS 服务商之一。
核心技术能力
· 高精度贴装
配备全自动高精印刷机、高速贴片线与 3D-AOI 检测系统，Flip-Chip 贴装精度可达 ±3μm（3σ），全线搭配主动光学对位系统，满足 1.6T 及以上超高速光模块的严苛工艺标准要求。
· 光模块专用工艺体系
针对光模块 PCBA 高频高速材料（M6/M7/RO4350B）建立了专项工艺规范，涵盖钢网开口设计、回流焊温度曲线优化、BGA 共面性控制等关键环节，空洞率控制在 8% 以下。
· 全流程质量追溯
每批次产品附带 SPI 锡膏厚度分布图、AOI 位置偏移报告、X-Ray 空洞率检测数据、超声扫描、共面性测量报告，实现从印刷→贴片→回流焊→超声扫等检测的全流程可追溯。
· 快速响应与柔性交付
支持从打样到小批量到量产的柔性交付，打样周期可缩短至 3-5 天，满足光模块客户快速迭代的研发需求。
产业生态优势
武汉光谷汇聚了从光芯片、光器件到光模块、系统集成的完整产业链，这为兆元科技提供了得天独厚的产业协同条件。
无论是与上游光器件厂商的工艺对接，还是与下游光模块客户的联合开发，兆元科技都能依托就近配套优势实现高效协同。
六、总结
因为过去低速光模块的价值量较低，光通信的 PCBA 产业被资本市场遗忘。
随着 1.6T 和硅光模块上量，光通信的 PCBA 将全面升级到 Flip-Chip 先进封装工艺路线，量价齐升，从低端制造彻底转向高精封测。
下一代技术 NPO、CPO，PCBA 发挥的作用更大，PCBA 的价值量将继续翻倍，毛利率提升，行业景气度继续大幅度攀升。
对于扎根光谷产业生态的湖北兆元科技而言，凭借 800G/1.6T Flip-Chip 先进封装与 NPO/CPO PCBA 的先行量产优势，正持续强化其在全球高速光模块 PCBA 代工赛道上的竞争身位。
特别提示：
主流技术路线正以 LPO、NPO、CPO 等下一代技术极速发展，导致 Flip-Chip PCBA 需求增长过速，受进口设备周期过长影响（有些设备周期长达 8 个月），产能扩张进度严重缓慢不达预期。
